Оборудование для заправки водорода



Разработать индивидуальный пакет оборудования для стационарных/рамных водородных заправочных станций в соответствии с различными потребностями клиентов.

1. Стационарная водородная заправочная станция:Оснащен блоками разгрузки, повышения давления, хранения и охлаждения для удаленной выдачи, мониторинга состояния основного оборудования, облачных вычислений и анализа больших данных с более высокой эффективностью и коэффициентом использования.

2.Станция водородной заправки на раме:Интеграция заправки водородом, охлаждения, измерения и цифрового управления. Поскольку изготовление оборудования, испытания, пуско-наладочные работы и другие процессы выполняются на заводе, построить станцию ​​за короткий период можно легко и эффективно.

3.Стационарные/навесные водородные заправочные станции:Доступен для индивидуальной настройки и сборки в соответствии с потребностями клиентов и совместим с мембранными или жидкостными компрессорами.





1. Гидравлический компрессор

• В компрессоре масляный цилиндр отделен от газового цилиндра, в котором для поршня используется безмасляная смазка, предотвращающая загрязнение сжимаемой среды в процессе сжатия. Мульти-уплотнение используется для газовых и масляных камер в камерах изоляции нефти и газа особой формы для полного разделения нефти и газа. Такая конструкция камер маслогазоизоляции гарантирует, что водород не будет подвергаться воздействию масла даже в случае повреждения уплотнительного кольца, что дополнительно сохраняет чистоту газа на выходе. Для этого компрессора не требуется система смазки без таких компонентов, как коленчатые валы и шатуны.
• Гидравлические поршневые компрессоры имеют низкую линейную скорость и частоту переключения. В отличие от других типов поршневых компрессоров, гидравлические поршневые компрессоры имеют чрезвычайно низкую частоту возвратно-поступательного движения и линейную скорость поршня, что обеспечивает длительный срок службы уплотнений и клапанов.
• Поршень газового цилиндра компрессора приводится в движение гидравлической системой с меньшей вибрацией и низким уровнем шума, в которой двигатель приводит в движение масляный насос высокого давления, а затем цилиндр сжатия при стабильных условиях нагрузки и эксплуатации, что продлевает срок службы сжатия. цилиндр и двигатель.



Большой водоизмещение:Выдающаяся производительность этого компрессора проявляется в его большом рабочем объеме (до 1000 Нм).³/h@12,5 МПа, что служит достаточным энергообеспечением процесса дозаправки водородом.

Выход высокого давления:Давление выхлопных газов составляет до 45 МПа, что позволяет ему выделяться в высоконапорных процедурах, таких как заправка водородом, обеспечивая эффективную и стабильную работу производственного процесса.

Адаптируется к широкому диапазону:Диапазон входного давления широк: от 2 МПа до 20 МПа, что позволяет применять его в различных условиях эксплуатации, что позволяет гибко работать.

Отличный контроль температуры:Максимальная температура выхлопных газов не превышает 120 градусов, а после охлаждения может достигать 40 градусов, что эффективно обеспечивает стабильность оборудования во время длительной эксплуатации.

Надежность

• Длительный срок службы уплотнения:В оборудовании применяется передовая технология уплотнений, обеспечивающая срок службы уплотнений более 2000 часов, что значительно снижает частоту технического обслуживания и время простоя производства, а также повышает надежность всего оборудования.
• Высокоэффективный моторный привод:Мощность главного двигателя составляет 110 кВт, что обеспечивает мощную движущую силу оборудования, обеспечивая эффективную и стабильную работу и снижая затраты на энергопотребление.
• Малошумная конструкция:Шум этого оборудования контролируется на уровне ниже 80 дБ(А), что учитывает высокую чувствительность современной промышленной среды к шуму, обеспечивая лучшие условия работы операторов.



Имя	Смещение	Давление выхлопных газов	Входное давление	Максимальная температура выхлопных газов	Температура выхлопных газов (после охлаждения)	Срок службы уплотнений	Мощность главного двигателя	Шум
Параметр	Greater than or equal to 1000Nm³/h@12.5MPa	45МПа	2~20МПа	Меньше или равен 120 градусам	Меньше или равен 40 градусам	Больше или равно 2000h	110кВт	Меньше или равно 80 дБ(А)

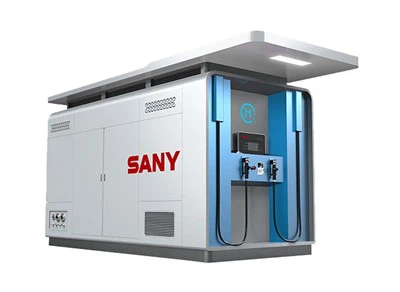

2. Компрессорная установка

• Модульный дизайн:Модули гидравлической системы, системы сжатия, системы теплообмена и системы трубопроводов разделены в конструкции для удобства эксплуатации и обслуживания.
• Безопасность и надежность:Электрические компоненты салазок взрывозащищены и имеют надежную систему электростатического заземления. Полноподъемные предохранительные клапаны используются для предотвращения избыточного давления в оборудовании. В салазках, которые подключены к системе ESD компрессора, вставлен детектор газа, который автоматически выключает и перекрывает подачу газа в аварийной ситуации.
• Высокоавтоматическая конструкция:Для управления компрессором используется полностью автоматическая система управления ПЛК. Панель управления может отображать и проверять рабочее состояние компрессора с помощью функций сигнализации и автоматической диагностики. Доступны запуск одним щелчком мыши, предупреждение/диагностика неисправностей и другие функции.
• Полная система водяного охлаждения:Он обеспечивает более эффективный теплообмен, более низкую температуру выхлопных газов и более низкую рабочую температуру.

Для всего оборудования получен сертификат взрывобезопасности в соответствии с требованиями нормативных актов региона, в котором находится пользователь.



Индикатор	Давление выхлопных газов	Производительность по умолчанию	Рабочая Температура
Параметр	45МПа	1000 кг/день	-25-55 градус



3. Дозатор водорода

• Полностью автоматическое управление:Доступно управление одним щелчком мыши для заправки водородом с функциями обнаружения утечек, сигнализации и отключения. Когда во время заправки достигается заданное давление 35 МПа/70 МПа, оно автоматически останавливается для поддержания безопасности на нижнем уровне.
• Широкий диапазон расхода:Диапазон расхода дозатора водорода составляет {{0}},0 кг/мин, что может удовлетворить потребность в заправке водородом в различных приложениях, от мелкомасштабного использования в лабораториях до крупномасштабного использования в промышленности.
• Высокоточное измерение:Погрешность измерения всего ±1,5% и повторяемость измерений до 0,5% обеспечивают точное измерение и определение цены заправки водородом.
• Безопасность и взрывозащищенная конструкция:Уровень взрывозащиты оборудования сертифицирован как Ex de ib mb LLC T4Gb, что гарантирует возможность работы оборудования в безопасной и стабильной среде, что является надежной гарантией безопасности процесса заправки.

Имя	Диапазон расхода	Погрешность измерения	Повторяемость измерений	Рабочее давление	Взрывозащищенный класс
Параметр	{{0}}~5,0 кг/мин	±1.5%	0.50%	35 МПа/70 МПа	ExdemibllCT4Gb



4. Панель управления последовательностями

• Модульный дизайн:Общая структура конвейера основана на модулях, что позволяет персоналу легко ремонтировать и обслуживать.

Эффективная конструкция программного управления: автоматическая заправка/хранение доступна с несколькими форсунками для одновременной заправки транспортных средств, работающих на водороде.

• Безопасная и надежная конструкция:Водородные трубы соединяются фитингами автоклава (фитинги C&T) или фитингами NPT. Электрические компоненты соответствуют требованиям взрывобезопасности.
• Адаптируется к различным условиям:Панель управления последовательностью может хорошо работать в различных условиях окружающей среды, рабочая температура которых колеблется от -40 градусов до 50 градусов, что позволяет адаптировать ее к различным условиям эксплуатации.

Имя	Применимая среда	Рабочее давление	Расчетное давление	Температура окружающей среды	Рейтинг
Параметр	H2	45МПа	50МПа	-40 градус ~50 градусов	ІІ



5. Разгрузочная колонна

• Сложная конструкция трубопровода:Весь трубопровод организован в соответствии с четким потоком, состоящим из первичной и вторичной секций. Первичную секцию (для водорода) и вторичную секцию (для продувки азотом, используемым в реакциях замещения) легко идентифицировать, что может эффективно повысить точность и безопасность операций, а также снизить вероятность неправильной эксплуатации.
• Безопасная и надежная конструкция:Газ для инструментов и продувки изолирован. Используются полноподъемные предохранительные клапаны. Трубопровод спроектирован с функцией автоматического обнаружения утечек.
• Точная повторяемость измерений:Повторяемость измерений разгрузочной колонки составляет 0,5%. Точный контроль измерения обеспечивает точную и стабильную разгрузку.
• Высокая точность фильтрации:Высокоэффективные фильтры 5 мкм могут удалять другие примеси из водорода и повышать чистоту водорода.

Имя	Применимая среда	Рабочее давление	Расчетное давление	Повторяемость измерений	Точность фильтрации
Параметр	H2	0~20МПа	25МПа	0.50%	5μm





Послепродажное обслуживание систем заправки водородом

Обслуживание на месте и послепродажное обслуживание



1. Сторона Б гарантирует, что оборудование и материалы (включая комплекты и материалы, переданные на аутсорсинг) будут соответствовать требованиям соответствующих правил и поддерживать хорошее качество, а также стабильную, безопасную и надежную работу, качество которой должно соответствовать эксплуатационным параметрам, указанным в технических характеристиках. спецификации и стандартные спецификации для производства, проверки и приемки оборудования, а также соответствуют соответствующим стандартам качества и национальным стандартам.

2. Срок действия гарантии составляет один год с даты приемки. В течение этого периода, если какая-либо неисправность или повреждение системы и оборудования произойдет по вине нечеловеческих факторов, Сторона Б обязана отремонтировать его бесплатно, а неисправные детали заменить бесплатно.

3. В случае выхода оборудования из строя в течение гарантийного срока Сторона Б должна отреагировать в течение 2 часов и направить квалифицированных инженеров и техников или технический персонал на место установки оборудования для проверки и ремонта в течение 24 часов.

4. На этапе инженерного проектирования Сторона А несет ответственность за организацию технических инструктажей между соответствующими производителями оборудования и проектным институтом, а также оказание помощи проектному институту в завершении разработки строительных чертежей оборудования.

5. На этапе гражданского строительства Сторона Б должна направить на объект инженерно-технический персонал для облегчения руководства гражданским строительством и обеспечения плавного хода проекта в соответствии с техническими требованиями и проектными чертежами оборудования.

6. На этапе доставки оборудования Сторона Б должна направить обслуживающий персонал для управления подъемом и размещением оборудования и сотрудничать с пользователем при предварительной приемке.

7. На этапе установки оборудования Сторона Б должна направить на площадку обслуживающий персонал для обеспечения соответствующей технической поддержки и связи для установки, включая технические инструктажи с монтажным и строительным персоналом, требования к установке интерфейсов оборудования на площадке, процессы установки оборудования, и электрические инструкции.

8. На этапе завершения и приемки: Сторона Б должна подготовить план отладки и график работ до окончания установки. Сторона Б несет ответственность за отладку системы поставляемого оборудования и предоставление отчетов об отладке и планов приемки. Отладка включает в себя: отладку без нагрузки, отладку под нагрузкой двигателя, отладку системы управления, отладку операции нагрузки и т. д.

9. На этапе гарантированной эксплуатации: после завершения и приемки Сторона Б должна предоставить заказчикам бесплатные услуги по гарантированной эксплуатации одного работника в течение трех месяцев в соответствии с потребностями проекта для обеспечения квалификации эксплуатационного персонала по эксплуатации поставляемой продукции и оборудования для безопасная и надежная работа поставляемого оборудования в начальный период.

10. Сторона Б должна предоставить бесплатное техническое обучение и услуги не менее 3 раз в общей сложности не менее 36 часов.



Программа технического обучения



1. Цели обучения

Повысить соответствующие знания руководства, технического и эксплуатационного персонала Стороны А о водородных заправочных станциях, чтобы помочь им понять процедуры безопасной эксплуатации водородных заправочных станций, освоить основные функции и проверки компонентов оборудования, понять аварийную работу оборудования и проводить ежедневное техническое обслуживание и проверки; а также улучшить уровень эксплуатации и управления водородными заправочными станциями, еще больше снизить эксплуатационные расходы, улучшить навыки обслуживания и возможности реагирования на чрезвычайные ситуации профессионального и технического персонала, гарантируя, что технический персонал компании сможет решать общие проблемы и чрезвычайные ситуации, и в конечном итоге обеспечить безопасную эксплуатацию оборудования.

2. Объем обучения

После заключения контракта Сторона Б должна направить технический персонал на место установки Стороны А для содействия проектным и строительным группам в обмене информацией о строительстве на месте и применяемых технологиях, а также для обучения пользователей водородных заправочных станций на Стороне. Расходы Б.

3. Методы обучения

Сочетание аудиторных занятий и практической эксплуатации, включая классные занятия на производственной базе и практическое обучение эксплуатации на месте установки водородной заправочной станции. Сторона А организует обучение соответствующего персонала, дополняя его обменом опытом, сеансами вопросов и ответов, а также предоставляет учебные материалы для повышения эффективности обучения.

4. Содержание обучения

Содержание обучения включает в себя:

(1) Обучение базовым знаниям в области заправки водородом и знаниям безопасности использования водорода;

(2) Обучение эксплуатации, техническому обслуживанию и устранению неисправностей системы заправки водородом;

(3) Обучение процедурам эксплуатации, техническим характеристикам и безопасности заправки водородом;

(4) Обучение работе с системой управления прибором;



Нет.	Содержание обучения	Цели обучения	Участники	Место
1	Базовые знания	Понимать и овладевать знаниями и принципами процессов (механического, электрического управления и т. д.)	Управление, обслуживание и безопасность	Компания клиента
2	Знание техники безопасности	Обмен знаниями и мерами предосторожности для безопасной эксплуатации.	Управление, обслуживание и безопасность	Компания клиента
3	Комплект оборудования и процесс	Понимать и осваивать структурные компоненты и технологический процесс оборудования.	Управление, обслуживание и безопасность	Компания клиента
4	Теоретические знания работы оборудования	Принципы и порядок работы оборудования.	Управление, обслуживание и безопасность	Компания клиента
5	брифинг по опыту эксплуатации оборудования	1. Понять опыт эксплуатации оборудования; 2. Понимать работу и явления оборудования; 3. Освоить предварительные методы устранения неполадок. 4. Проверить полученные знания.	Управление, обслуживание и безопасность	Компания клиента
6	Практический пример эксплуатации и обслуживания оборудования		Управление, обслуживание и безопасность	Компания клиента
7	Осмотр и изучение вспомогательного оборудования	Понять и изучить вспомогательное оборудование.	Управление, обслуживание и безопасность	На месте
8	Эксплуатация оборудования	Освоить процесс эксплуатации и меры предосторожности.	Управление, обслуживание и безопасность	На месте
9	Управление эксплуатацией и обслуживанием	Ознакомиться с содержанием и моментами обслуживания.	Техническое обслуживание и безопасность	На месте
10	Эксплуатация оборудования	Ознакомиться с порядком работы оборудования.	Техническое обслуживание и безопасность	На месте
11	Ежедневное обслуживание	Ознакомиться с обслуживанием возможных неисправностей оборудования.	Обслуживание и процесс	На месте
12	Управление эксплуатацией и обслуживанием	Освоить аварийное реагирование оборудования и устранение общих неисправностей, техническое обслуживание, замену деталей.	Техническое обслуживание и безопасность	На месте
13	Замена деталей оборудования		Обслуживание и процесс	На месте
14	Потребности клиентов	Для обмена полученными знаниями.	Техническое обслуживание, процесс, безопасность	На месте
15	Обмены и улучшения в работе оборудования	Консолидировать, улучшать и оценивать.	Управление, техническое обслуживание, процессы и безопасность	На месте



Технические услуги и обучение

1.Технические услуги

1.1 Проектирование и технические услуги

1) Сотрудничать с дизайнерами для выполнения соответствующих конкретных проектных работ.

2) Участвовать в соответствующих обзорах проекта и совещаниях по координации проекта, связанных с пакетом оборудования, организованных покупателем.



1.2 На местеSуслугаs

1) Сотрудничать с дизайнерами для выполнения соответствующих конкретных проектных работ.

2) Участвовать в соответствующих обзорах проекта и совещаниях по координации проекта, связанных с пакетом оборудования, организованных покупателем.

3) Отвечает за руководство по установке поставляемого оборудования на месте.

4) Отвечает за руководство по первому пуску и вводу в эксплуатацию комплекса оборудования.

5) Устранять неисправности, возникающие в процессе производственной эксплуатации на объекте по желанию покупателя после поставки оборудования, регулярно или нерегулярно.

6) Отвечает за обеспечение всестороннего технического обучения для техников-технологов и операторов покупателя, гарантируя, что их уровень соответствует потребностям нормального производства и обслуживания.

7) Отвечает за комплексное техническое обучение персонала по техническому обслуживанию оборудования покупателя.

8) Отвечает за связь с техническим персоналом покупателя для проверки и стажировки.

9) Ответить в течение 24 часов после получения уведомления покупателя о запросе технических услуг и прибыть на объект покупателя через 48 часов после получения письменного уведомления о запросе услуг на месте.

10) Продавец обязуется бесплатно предоставлять технические услуги в течение гарантийного срока. Гарантийный срок регулируется положениями коммерческого контракта.

11) Продавец обязан бесплатно предоставить покупателю услуги по обновлению программного обеспечения в течение гарантийного срока.



1.3 Послепродажное обслуживаниеSуслугаs

1) Мы ответим в течение 24 часов после получения уведомления и поможем решить проблему, связанную с качеством оборудования или сбоем в работе, возникшим из-за человеческого фактора. В случае существенного сбоя мы немедленно отправим персонал на объект.

2) Предоставить запасные части оборудования и производителей таких запчастей, а также оказать помощь в выборе и покупке модели.

3) Предоставить пользователям новейшую информацию о разработке технологий и недавно разработанных компонентах, чтобы пользователи могли понять текущий статус развития технологий производства водорода.

4) Оказывать бесплатное техническое обслуживание и ремонт в течение гарантийного срока. В случае любого обслуживания и ремонта, вызванного неправильным использованием пользователем, взимается только стоимость поврежденных деталей.

5) Проводить регулярное техническое обслуживание и ремонт оборудования по требованию пользователя.



2.Обучение

1) Продавец несет ответственность за предоставление технических инструктажей и технических услуг покупателю, а также за установку и наладку оборудования.

2) Во время обслуживания на месте продавец несет ответственность за обучение технического персонала и операторов пользователя, а также за обеспечение того, чтобы обученный персонал имел навыки использования и обслуживания, общего устранения неполадок и других операций с оборудованием.

3) График оказания услуг на месте

Нет.	Техническое обслуживание	Плановые человеко-месяцы	Состав командированного персонала
			Профессиональное звание	Число людей	Примечание
1	Для установки или руководства по установке	20 дней	Инженер	2	До окончания установки
2	Для подготовки к вводу в эксплуатацию	15 дней	Инженер	3
3	Для проведения пробного запуска	7 дней	Инженер	2
4	Чтобы оценить операцию	3 дня	Инженер	2



4) График основных процессов для руководства по установке и отладке, предоставленный Продавцом.

Нет.	Процесс	Основное содержание процесса	Примечание
1	Для руководства процессом установки
1.1	Электролизер	Электролизер готов с подсоединенными трубами.
1.2	Каркас дополнительного оборудования	Каркас готов с подключенными трубами, кабелями и т. д.
1.3	Трансформатор	Готовность к подключению высоковольтных кабелей и медных линий.
1.4	Шкаф выпрямителя	Готово с подключенными кабелями управления и медными линиями
1.5	Для соединения трубопроводов	Для соединения каркаса с резервуаром для воды и резервуаром для щелочи, включая подключенный насос подачи воды и трубы охлаждающей воды.
1.6	Электрические части	Шкаф управления и части верхнего монитора готовы с подключенными кабелями.	Покупатель
2	Процесс отладки
2.1	Проверка оборудования	Проверить наличие ошибок во всех технологических трубопроводах, интерфейсах сопел и т. д.
2.2	Проверка герметичности	Заполнить его чистой водой до нормального уровня жидкости и азотом до 2,5 МПа. Выдержать давление в течение 24 часов и проверить соответствие утечки требованиям.
2.3	Проверка проводки	Проверить правильность подключения клемм согласно схеме.
2.4	Запуск с разбавленной щелочью	Приготовить разбавленную щелочь и заполнить ею электролизер, обращая внимание на уровень жидкости. Чтобы запустить шкаф выпрямителя, подайте малый ток и проверьте, нормально ли работает оборудование управления. Чтобы оборудование работало в течение 24 часов с более высоким током в зависимости от ситуации (потому что ток разбавленной щелочи не может достигать полной нагрузки)
2.5	Для слива разбавленной щелочи	Удаление всей разбавленной щелочи из оборудования.
2.6	Официальный запуск	То же, что и шаг 2.4 выше (Примечание: концентрация щелочи должна быть выше, чем раньше).



5) Используемые услуги

(1) В случае каких-либо проблем с качеством, возникающих при использовании контрактного пакета оборудования, мы своевременно предоставим покупателю быстрые и качественные услуги. В течение гарантийного периода мы обязуемся как можно скорее предоставить услуги по техническому обслуживанию, а также бесплатно отремонтировать или заменить неисправные детали после уведомления пользователя, чтобы обеспечить нормальную работу оборудования.

(2) Мы также предоставим следующие высококачественные услуги:

Нерегулярный механизм посещения сайта.

B Быстрое реагирование и механизм приоритета клиентов.

c Механизм пожизненной технической поддержки.

г Гарантированный льготный механизм поставок запасных частей.

5) Чтобы обеспечить возможность установки, отладки, эксплуатации, обслуживания и проверки договорного оборудования в установленные сроки, продавец должен предоставить покупателю соответствующую техническую подготовку. График обучения должен соответствовать ходу проекта. Продавец должен предоставить программу обучения и ее содержание следующим образом:

Нет.	Содержание обучения	Плановые человеко-месяцы	Состав тренеров		Место	Примечание
			Профессиональное звание	Число людей
1	Теория и процесс системы производства и очистки водорода	5 человек/3 дня	Инженер	1	Чанша или на месте
2	Теория управления и приборостроения систем получения и очистки водорода	5 человек/4 дня	Инженер	1	Чанша или на месте
3	Распространенные неисправности и способы устранения неисправностей систем получения и очистки водорода	5 человек/1 день	Инженер	1	Чанша или на месте
4	Практика на месте	5 человек/7 дней	Инженер	2	Чанша или на месте
