Воздушный компрессор

1. Стационарная водородная заправочная станция:Оснащенный модулями разгрузки, наддува, хранения и охлаждения, он может обеспечить удаленную заправку, мониторинг состояния критического оборудования, облачные вычисления и анализ больших данных, с быстрой скоростью заправки и высокой скоростью заправки.
2. Станция заправки водородом на раме:Он объединяет гидрирование, охлаждение, измерение и цифровое управление, а производство оборудования, тестирование, отладка и другие процессы выполняются на заводе. Строительство станции удобно, гибко, эффективно и имеет короткий цикл.

3.Стационарные/навесные водородные заправочные станции:Настраиваемая интеграция в соответствии с потребностями клиента, поддержка мембранных или жидкостных компрессоров.

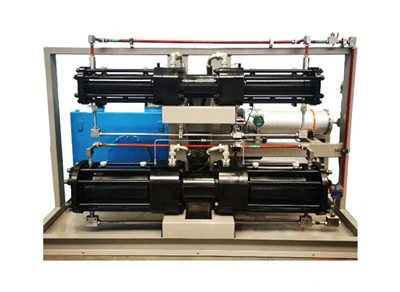

1. Компрессор с жидкостным приводом

■ В компрессоре масляный цилиндр отделен от газового цилиндра, в котором для поршня используется безмасляная смазка, предотвращающая загрязнение сжимаемой среды в процессе сжатия. Мульти-уплотнение используется для газовых и масляных камер в камерах изоляции нефти и газа особой формы для полного разделения нефти и газа. Такая конструкция камер маслогазоизоляции гарантирует, что водород не будет подвергаться воздействию масла даже в случае повреждения уплотнительного кольца, что дополнительно сохраняет чистоту газа на выходе. Для этого компрессора не требуется система смазки без таких компонентов, как коленчатые валы и шатуны.

■ Гидравлические поршневые компрессоры имеют низкую линейную скорость и частоту переключения. В отличие от других типов поршневых компрессоров, гидравлические поршневые компрессоры имеют чрезвычайно низкую частоту возвратно-поступательного движения и линейную скорость поршня, что обеспечивает длительный срок службы уплотнений и клапанов.

■ Поршень газового цилиндра компрессора приводится в движение гидравлической системой с меньшей вибрацией и низким уровнем шума, в которой двигатель приводит в движение масляный насос высокого давления, а затем цилиндр сжатия при стабильных условиях нагрузки и эксплуатации, что продлевает срок службы цилиндр сжатия и двигатель.

Мощное смещение:Отличные характеристики этого компрессора отражаются в его мощном рабочем объеме, достигающем 1000 Нм³/ч при 12,5 МПа, что обеспечивает достаточную мощность для процесса гидрирования.
Выход высокого давления:Давление выхлопных газов может достигать 45 МПа, что делает его идеальным для процессов высокого давления, таких как гидрирование, обеспечивая эффективную и стабильную работу производственного процесса.
Широкий диапазон адаптивности:Диапазон входного давления широк: от 2 МПа до 20 МПа, что позволяет применять его в различных условиях работы и обеспечивает превосходную гибкость.
Отличный контроль температуры:Максимальная температура выхлопных газов не превышает 120 градусов, а после охлаждения температура выхлопных газов даже ниже 40 градусов, что эффективно обеспечивает стабильность оборудования во время длительной эксплуатации.

Надежность оборудования

• Длительный срок службы уплотнения:В оборудовании используется передовая технология уплотнений, обеспечивающая срок службы уплотнений более 2000 часов, что значительно снижает частоту технического обслуживания и время простоя производства, а также повышает общую надежность оборудования.
• Эффективный моторный привод:Мощность главного двигателя составляет 110 кВт, что обеспечивает сильную движущую силу оборудования, обеспечивает эффективную и стабильную работу и снижает затраты на энергопотребление.
• Низкий уровень шума:Шум оборудования контролируется на уровне ниже 80 дБ (А), учитывая высокую чувствительность современных промышленных сред к шуму, обеспечивая безопасную рабочую среду для операторов.

2. Полозья компрессора

Модульный дизайн:Модули гидравлической системы, системы сжатия, системы теплообмена и системы трубопроводов разделены в конструкции для удобства эксплуатации и обслуживания.

Безопасность и надежность:Электрические компоненты салазок взрывозащищены и имеют надежную систему электростатического заземления. Полноподъемные предохранительные клапаны используются для предотвращения избыточного давления в оборудовании. В салазках, которые подключены к системе ESD компрессора, вставлен детектор газа, который автоматически выключает и перекрывает подачу газа в аварийной ситуации.

Высокоавтоматическая конструкция:Для управления компрессором используется полностью автоматическая система управления ПЛК. Панель управления может отображать и проверять рабочее состояние компрессора с помощью функций сигнализации и автоматической диагностики. Доступны запуск одним щелчком мыши, предупреждение/диагностика неисправностей и другие функции.

Полная система водяного охлаждения:Он обеспечивает более эффективный теплообмен, более низкую температуру выхлопных газов и более низкую рабочую температуру.

Для всего оборудования получен сертификат взрывобезопасности в соответствии с требованиями нормативных актов региона, в котором находится пользователь.

3. Дозатор водорода

Полностью автоматическое управление:Доступно управление одним щелчком мыши для заправки водородом с функциями обнаружения утечек, сигнализации и отключения. Когда во время заправки достигается заданное давление 35 МПа/70 МПа, оно автоматически останавливается для поддержания безопасности на нижнем уровне.

Широкий диапазон расхода:Диапазон расхода дозатора водорода составляет {{0}},0 кг/мин, что может удовлетворить потребность в заправке водородом в различных приложениях, от мелкомасштабного использования в лабораториях до крупномасштабного использования в промышленности.

Высокоточное измерение:Погрешность измерения всего ±1,5% и повторяемость измерений до 0,5% обеспечивают точное измерение и определение цены заправки водородом.

Безопасность и взрывозащищенная конструкция:Уровень взрывозащиты оборудования сертифицирован как Ex de ib mb LLC T4Gb, что гарантирует возможность работы оборудования в безопасной и стабильной среде, что является надежной гарантией безопасности процесса заправки.

4. Панель управления последовательностью

Модульный дизайн:Общая структура конвейера основана на модулях, что позволяет персоналу легко ремонтировать и обслуживать.

Эффективный дизайн программного управления:Автоматическая заправка/хранение доступна с несколькими форсунками для одновременной заправки транспортных средств, работающих на водороде.

Безопасная и надежная конструкция:Водородные трубы соединяются фитингами автоклава (фитинги C&T) или фитингами NPT. Электрические компоненты соответствуют требованиям взрывобезопасности.

Адаптируется к различным условиям:Панель управления последовательностью может хорошо работать в различных условиях окружающей среды, рабочая температура которых колеблется от -40 градусов до 50 градусов, что позволяет адаптировать ее к различным условиям эксплуатации.

5. Разгрузочная колонна

Сложная конструкция трубопровода:Весь трубопровод организован в соответствии с четким потоком, состоящим из первичной и вторичной секций. Первичную секцию (для водорода) и вторичную секцию (для продувки азотом, используемым в реакциях замещения) легко идентифицировать, что может эффективно повысить точность и безопасность операций, а также снизить вероятность неправильной эксплуатации.

Безопасная и надежная конструкция:Газ для инструментов и продувки изолирован. Используются полноподъемные предохранительные клапаны. Трубопровод спроектирован с функцией автоматического обнаружения утечек.

Точная повторяемость измерений:Повторяемость измерений разгрузочной колонки составляет 0,5%. Точный контроль измерения обеспечивает точную и стабильную разгрузку.

Высокая точность фильтрации:Высокоэффективные фильтры 5 мкм могут удалять другие примеси из водорода и повышать чистоту водорода.

Водородный компрессор является основным оборудованием водородной заправочной станции, на него приходится 30% общей стоимости станции, которая предназначена для сжатия водорода среднего и низкого давления (3–20 МПа) до водорода высокого давления (35 МПа). /70 МПа, требуемое транспортными средствами.

Гидравлическое масло приводит поршни цилиндров с обеих сторон в возвратно-поступательное движение, позволяя всасывать, сжимать и выпускать водород в цилиндрах, превращая водород низкого давления в водород высокого давления.

Система состоит из четырех секций: водородопровода, гидрокомпрессора, охладителя и электроблоков. Водород низкого давления (3 МПа) сжимается до водорода среднего давления (15 МПа) с помощью гидравлического компрессора первой ступени, а затем поступает в охладитель и буферный резервуар, где давление дополнительно сжимается до водорода высокого давления (45 МПа) с помощью гидравлического компрессора первой ступени. гидрокомпрессор второй ступени. Водород под высоким давлением будет храниться в баллонах для хранения или заправляться транспортными средствами после остывания.

Клиенты со всего мира могут ознакомиться с нашими продуктами и найти лучшие решения и услуги.
